CLIENTE          : Billfinger water technologies S.A.

CLIENTE FINAL : Colbún S. A.  Planta Santa María (Coronel IIX Región)

SEGMENTO      : Termo-generadora

RUBRO            :  Generación Eléctrica

SERVICIO        :  Desarrollo de automatismo e implementación.

FECHA            :  2015



RESUMEN

Desarrollo e implementación de sistema de limpieza automática para filtros submarinos "Intake"

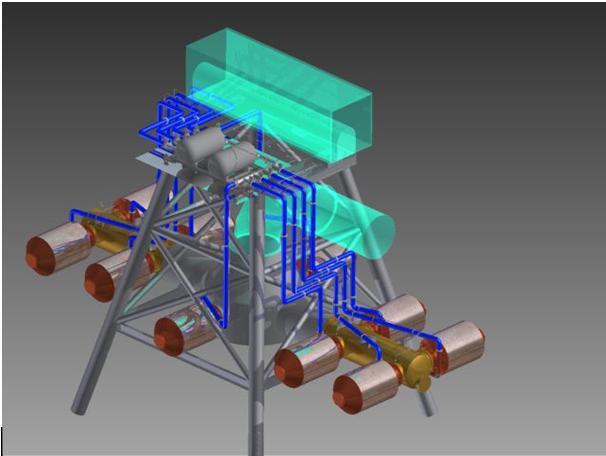

Sistema de captación de agua basada en manifod de 10 filtros para un flujo de 35 m3/seg, sistema de retro limpieza por golpe de aire (Air Back Wash) 10 m3/seg 10 bar

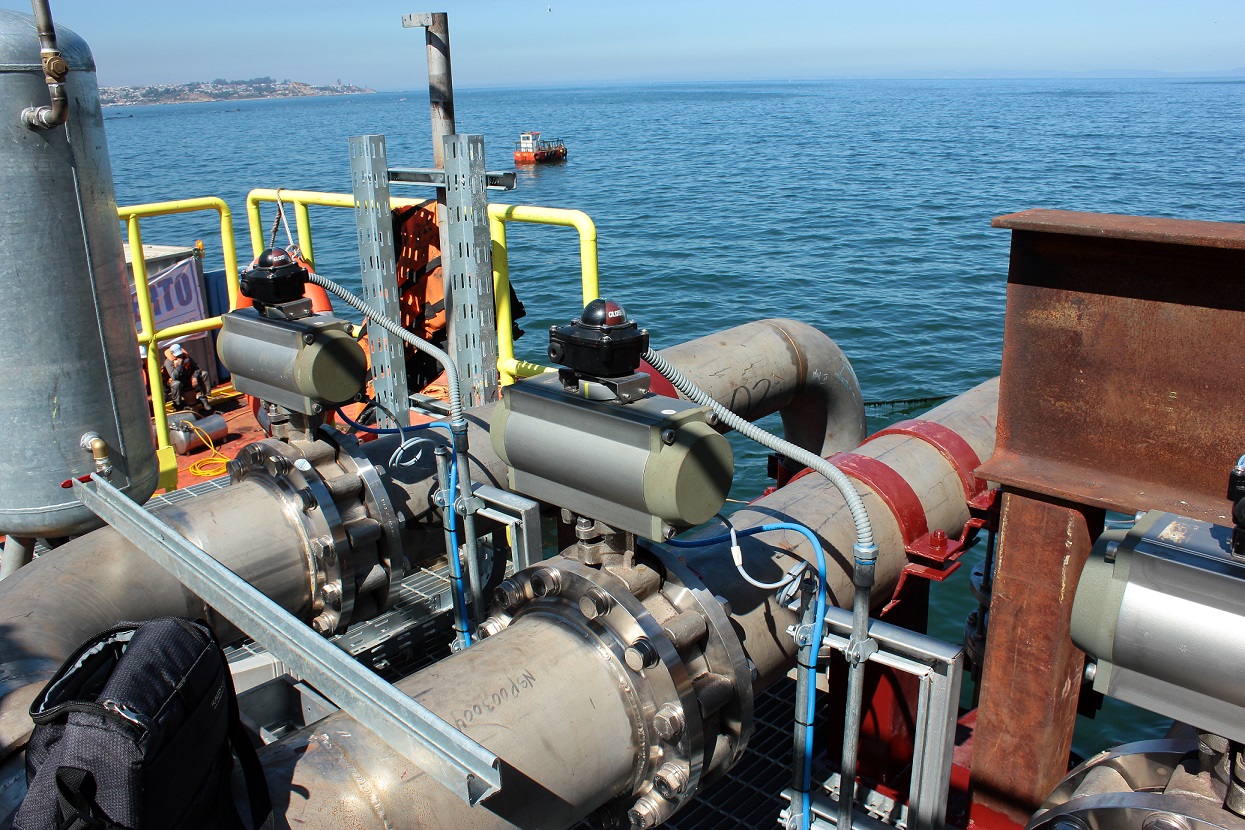

En imagen dos de las 10 válvulas de descarga de aire, sobre la plataforma.

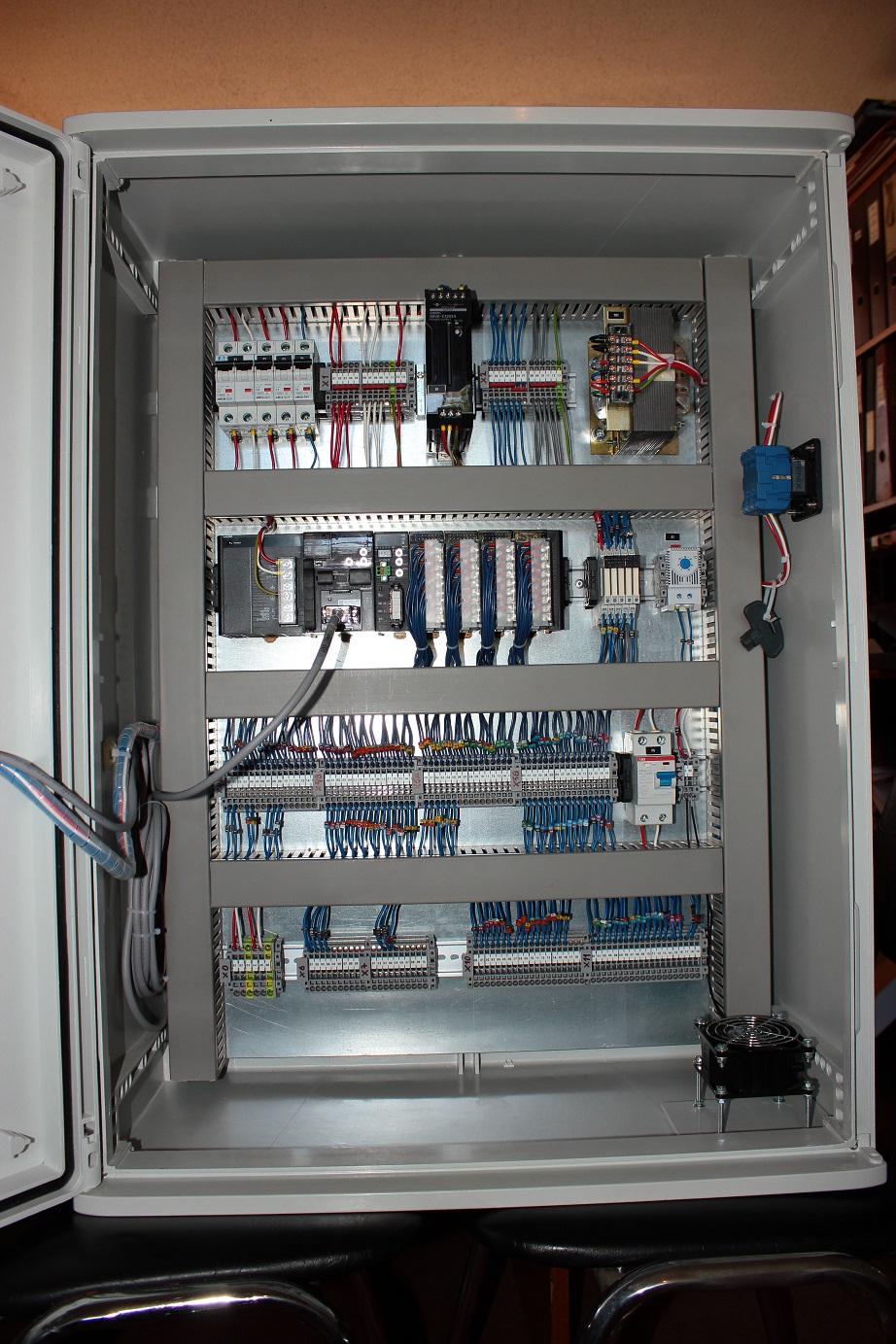

 Tablero de control principal (master)

Tablero secundario (remoto)  250 mts en plataforma marina.

EQUIPOS E INSTRUMENTACIÓN UTILIZADA : PLC Omron CJ1 en configuración Master-Sleave a 250 mts, enlace modbus con Scada cliente, HMI Weintek mt, Transmisores de presión Wika 10 Bar 4..20 mA, válvulas neumáticas 10"
